SD 802

Silizium-npn-Leistungstransistor für Regelnetzteile

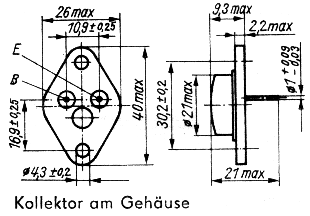

Bauform 5:



Wärmewiderstand  Rthjc <= 2,5 K/W

Grenzwerte: (gültig für den Betriebstemperaturbereich)

UCESM (UBE = 0) 150 V
UCEO (IB = 0) 100 V
IC 5 A
ICM 7,5 A
IBM 2,5 A
Ptot (Betriebstemperatur <= 25 °C) 50 W
Betriebstemperatur -25 - +100 °C

Elektrische Kennwerte: (Betriebstemperatur 25 °C)

UCEsat (IC = 1 A, IB = 0,1 A) <= 2,5 V
UBEsat (IC = 1 A, IB = 0,1 A) <= 1,5 V
h21E (UCE = 10 V, IC = 2,0 A) >= 15

  Quelle: RFT Aktive elektronische Bauelemente 1988

Änderungen im Sinne des technischen Fortschritts behalten wir uns vor. Die im Vorliegenden genannten Anwendungsbeispiele und Applikationshinweise sind unverbindlich und keine Haftung begründenden Empfehlungen. Wir übernehmen keine Gewähr, dass die angegebenen Bauelemente, Bausteine, Schaltungen, Geräte, Anlagen und Verfahren frei von Schutzrechten sind. Die angegebenen Daten und Parameter dienen der Information. Sie geben keine Auskunft über die Liefermöglichkeiten.
